什么是mn13高锰钢?

　　高锰钢也叫哈德菲尔德钢，是1882年由英国的R.A.Hadfield发明的性能优良的耐磨钢，具有明显的形变硬化特性，属Fe-Mn-C系奥氏体锰钢。经典高锰钢公称锰的质量分数为13%。ISO国际标准牌号为GX120Mn13，我国国标为ZGMn13系列，德国DIN标准为G-X120Mn13，俄罗斯国家标准为110Γ13Π等。从图2-1所示的Fe-Mn-C三元系w(Mn)为13%时的截面相图可以看出，S、E等临界点均明显左移，当碳的质量分数为1. 3%的高锰钢结晶时，首先从液态金属中有γ相的核心形成，伴随着奥氏体枝晶的长大，γ相和液相的成分都在改变。开始形成的γ相中碳含量较低，而与之相邻的液相中碳的浓度较高。在固相和液相中均产生成分的扩散。结晶终了时所得到的是单相奥氏体组织。

　　Mn13高锰钢性能有什么影响?

　　锰是高锰钢中的主要合金元素，对高锰钢的力学性能和耐磨性影响较大。表2-5和表2-6列出了锰含量对高锰钢力学性能和冲击韧度的影响，锰含量增加时，高锰钢的强度和冲击韧度增加，塑性变化不明显。另外，锰还是促使奥氏体枝晶生长迅速的元素，锰含量高使导热性能下降，高锰钢铸件中各部位的温差增加，铸件结构不均匀所引起的热裂会更加严重。因此，薄壁铸件锰的质量分数可适当降低至10. 0%~11. 5%。而厚壁铸件为保证热处理时不析出碳化物，一般要求锰的质量分数不低于12. 0%~12. 5%。结构复杂、受力状况复杂的铸件以及强冲击工况条件下工作的高锰钢铸件，也要求锰的质量分数不低于12. 0%～12. 5%，反之可适当降低锰含量。

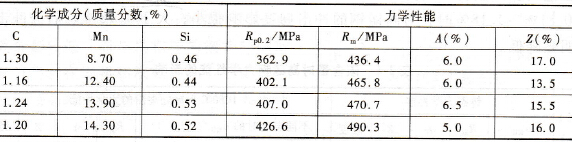

　　表2-5 锰含量对高锰钢力学性能的影响
